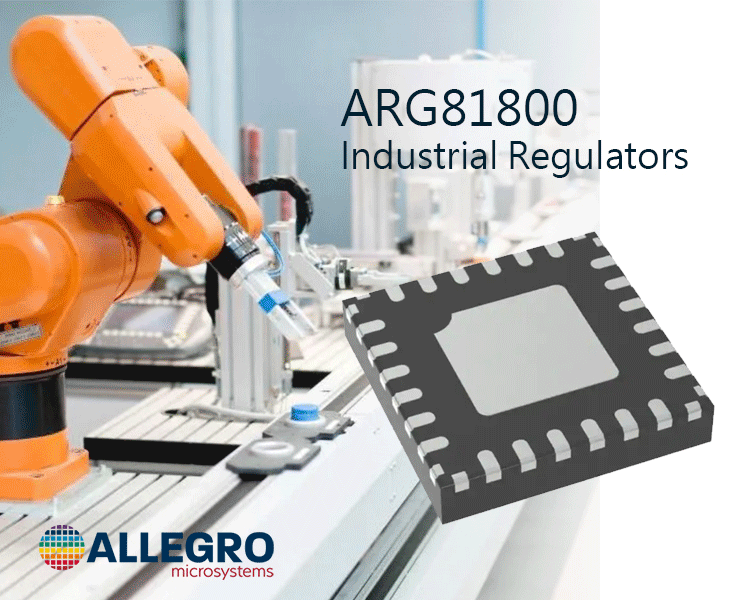

ARG81800超低Iq、寬廣輸入、2.4MHz、1A同步降壓穩壓器

Allegro MicroSystems

ARG81800同步降壓穩壓器具有超低靜態電流、SYNCIN、CLKOUT和PGOOD

Allegro MicroSystems的ARG81800包含所有控制和保護電路,可打造出具有±1.5%輸出電壓準確度的PWM 穩壓器。本產品具有超低的靜態電流,可在極輕的負載調節期間以最小的電源消耗實現保持活動的電源操作。
ARG81800提供500mA和1A版本,因此可針對電流較低的系統最佳化電源元件的實體尺寸,進而縮小PCB 面積並節省成本。可以在寬廣範圍內對PWM開關頻率進行編程,以平衡效率、元件尺寸和EMC效能。如果VIN衰變且工作週期達到最大值,則ARG81800會自動折回其 PWM頻率以延長工作週期並維持VOUT。
ARG81800採用低功率 (LP) 模式,可在空載或極輕負載條件下維持輸出電壓,而僅從VIN消耗幾微安培的電流。元件包含一個PWM/AUTO控制引腳,因此系統可以將此引腳分別設為高電位或低電位,藉此動態強制PWM或AUTO模式。
如果SYNCIN引腳由外部時脈驅動,則ARG81800將強制進入PWM模式並與輸入時脈同步。ARG81800到SYNCIN時脈的頻率抖動可降低EMI/EMC。本產品提供一個CLKOUT引腳,因此下游穩壓器可透過其同步輸入輕鬆進行交錯和抖動處理。

產品型號: A17700LESBTR

類別: 工業穩壓器IC,電源管理(PMIC)

標籤: DCDC切換式穩壓器,同步降壓穩壓器 , Regulator,

• ARG81800具有外部補償。這表示此降壓穩壓器可以在寬廣範圍的PWM頻率上使用許多不同的外部元件進行微調,以滿足各種系統目標。包含可調節的軟啟動,以最小化湧入電流。回授電壓會受到監控,以提供開汲極電源良好訊號。致能輸入可以命令VOUT為0V的超低電流關斷模式。
• ARG81800包含廣泛的保護功能,包括逐脈衝電流限制、打嗝模式短路保護、BOOT開路/短路電壓保護、VIN欠壓鎖定、VOUT過電壓保護和熱關斷。

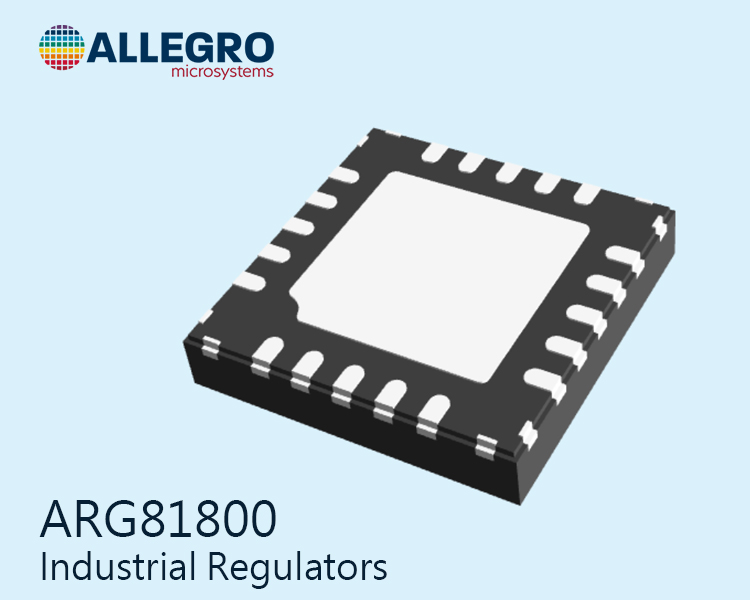

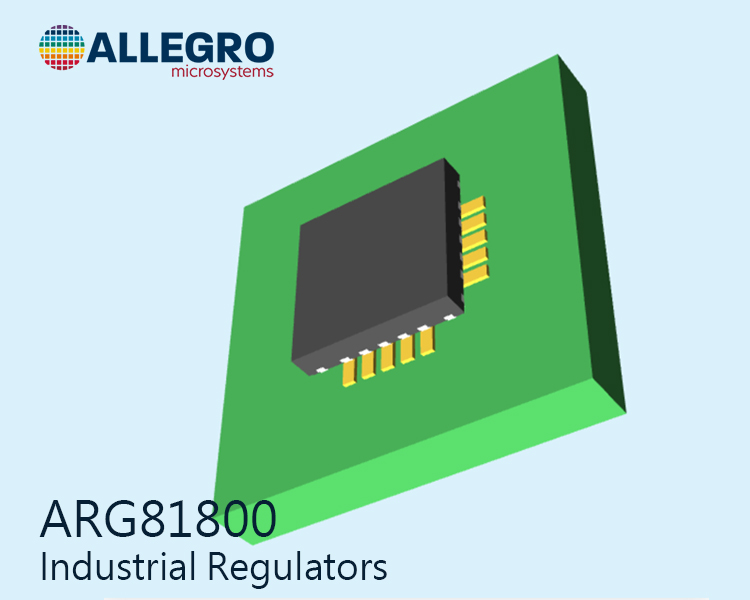

• ARG81800採用薄型20引腳可潤濕側翼QFN封裝(尾碼「ES」),具有外露的電源焊盤。

Automotive AEC-Q100 qualified
Input operating voltage range: 3.5 to 36 V
Withstands surge voltages to 40 V for load dump
Low-Power (LP) mode—draws just 8 μA from VIN while maintaining 3.3 or 5.0 VOUT
AUTO mode allows automatic transition between PWM and LP mode based on load current
Programmable PWM frequency (fSW): 250 kHz to 2.4 MHz
PWM frequency dithering and controlled switch node slew rate reduce EMI/EMC signature
CLKOUT allows interleaving and dithering of “downstream" regulators using their synchronization inputs
Interleaving minimizes input filter capacitor requirement and improves EMI/EMC performance
Interleaving minimizes input filter capacitor requirement and improves EMI/EMC performance
Synchronization of PWM frequency to external clock on SYNCIN pin
Adjustable output voltage: ±1.5% accuracy over operating temperature range (‒40°C to 150°C)
Maximized duty cycle at low VIN improves dropout
Soft recovery from dropout condition
Adjustable soft-start time controls inrush current to accommodate a wide range of output capacitances
External compensation provides flexibility to tune the system for maximum stability or fast transient response
Enable input can command ultralow 1 μA shutdown current
Open-drain PGOOD output with rising delay
Pre-bias startup allows quick restart and avoids reset
Overvoltage, pulse-by-pulse current limit, hiccup mode short circuit, and thermal protections
Robust FMEA: pin open/short and component faults

Part Number 輸出類型 輸出數 / 同步整流器 輸入電壓 輸出電壓 輸出電流 頻率 - 切換 工作溫度 安裝類型 封裝/外殼 元件封裝
ARG81800KESJSR 可調式 1 / 是 3.5V~36V 0.8V~36V 1A 250kHz ~ 2.4MHz -40°C~150°C (TJ) 表面黏著、可沾濕測邊 20-WFQFN 裸焊盤 20-QFN (4x4)

瞭解更多...Allegro

  • 詳細規格,請連結下載

    Datasheet Download on Jun, 2019
